弊社は一切の責任を持ちません、あしからず。

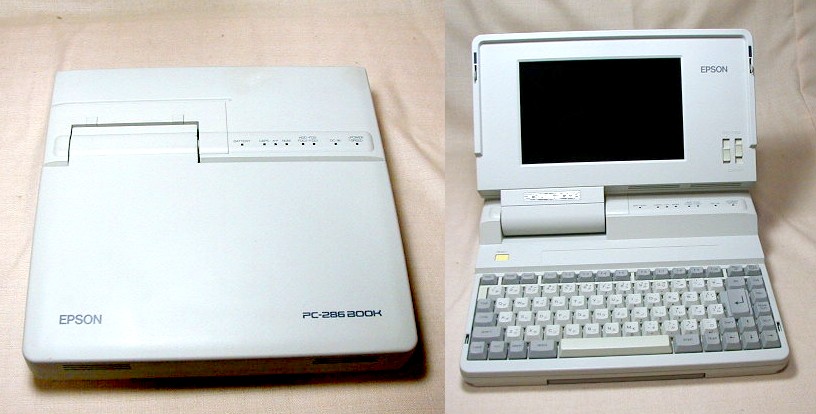

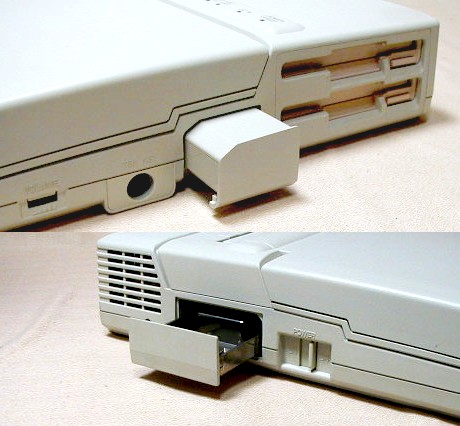

１．バッテリーパック・モデムケースを外す
両サイドから、バッテリーパックとモデムケースを外します。
２．底面のネジを外す

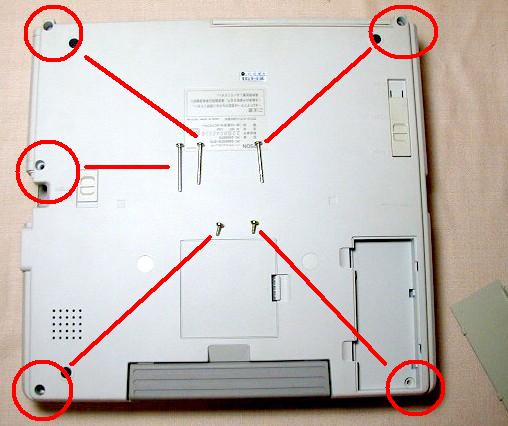

赤丸５ヶ所のネジを外します。
画像にありますとおり、ネジの長さが異なりますので、注意して下さい。
３．ヒンジカバーを外す

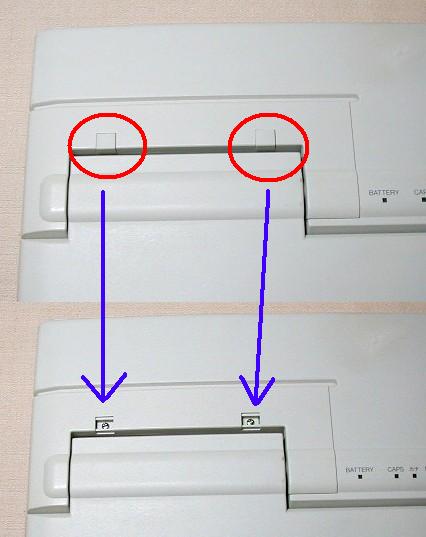

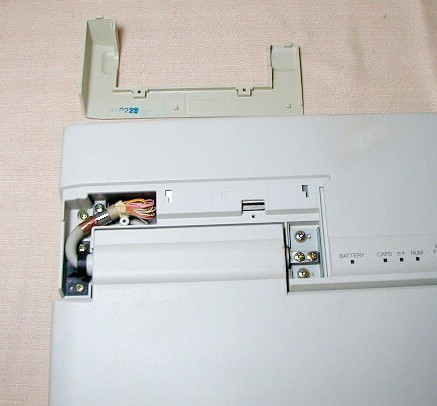

赤丸２ヶ所のゴムカバーの下のネジを外し、カバーを外します。
４．液晶パネルを外す
ネジとコネクタを外して、液晶パネルを取り外します。

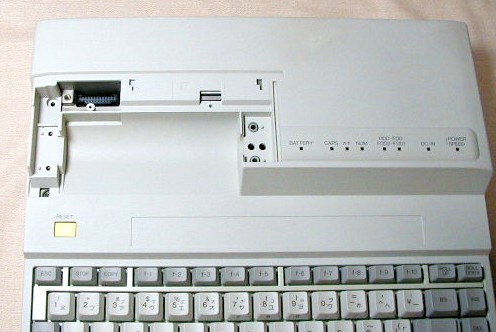

液晶パネルを外した状態です。
５．上部カバーを外す

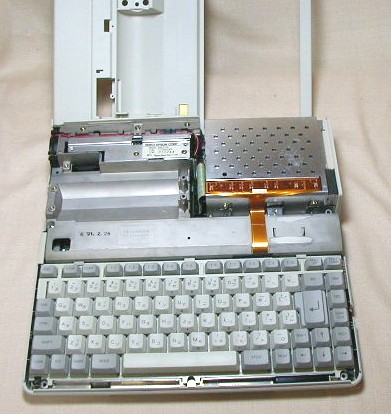

上部カバーを外した状態です。
６．キーボードを外す
キーボード右上にある２本のフィルムケーブルを抜き、キーボードを外します。
赤丸のところに２ヶ所あります。

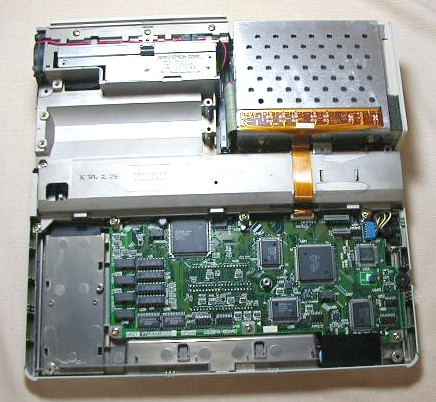

キーボードを外した状態です。

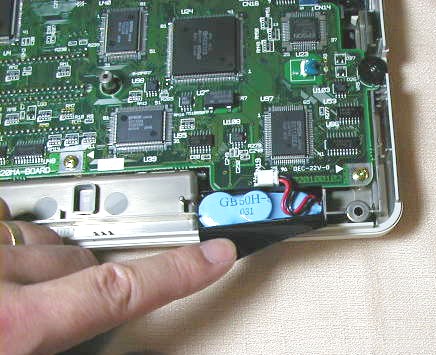

内蔵バックアップ電池は、マザー基板の右手前にある黒いカバーの下にあります。
７．フロッピーを外す

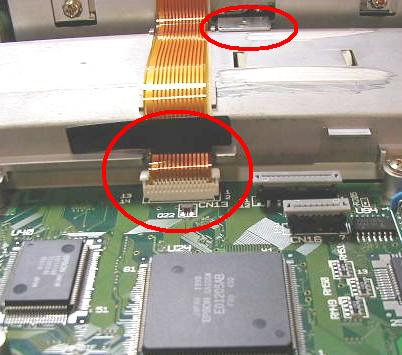

赤丸２ヶ所のフィルムケーブルとネジを外します。

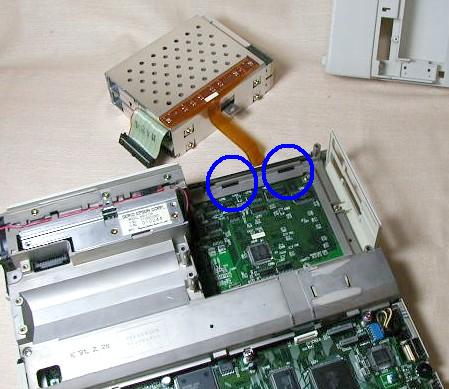

フロッピーは、ケースに縦２段で取り付けられており、そのケースは青丸２ヶ所の爪で固定されています。
外側のFDDカバーを押し広げながら、ゆっくりと爪を外します。
本体から外れましたら、マザーからケーブルを抜きます。

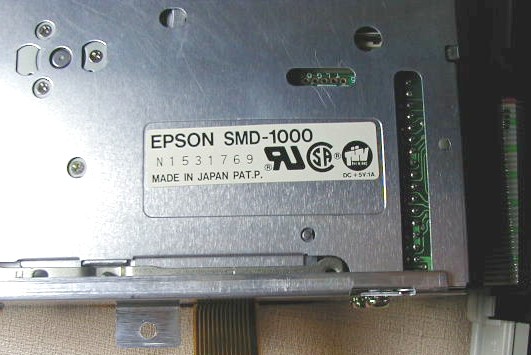

フロッピーの形式名はEPSONの「SMD-1000」です。
８．電源ユニットを外す

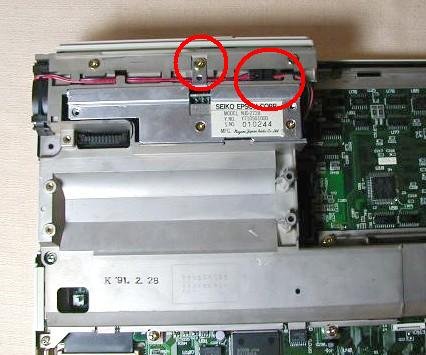

赤丸２ヶ所のネジとコネクタを外します。
電源ユニットは、マザー基板とコネクタで結合しているので、こじるように引き抜きます。

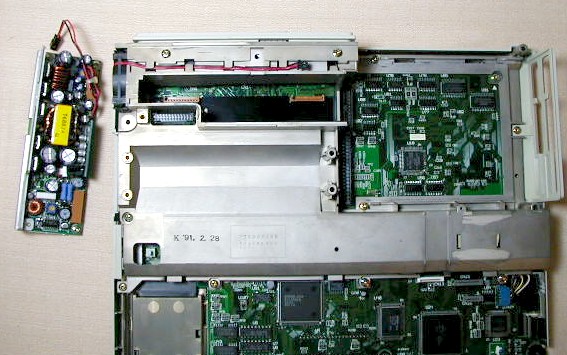

電源ユニットを外した状態です。
BOOKの電源ユニットは、劣化すると、真空管状態になります。
電源ON後、POWERランプ点灯状態のまま、10分ほど放置しておくといきなり「ピポッ」と起動します。暖まっていると即起動します。まさに真空管と同じですね。
さらに悪化すると、POWERランプすらつかなくなりますが・・・
９．カバーを外す

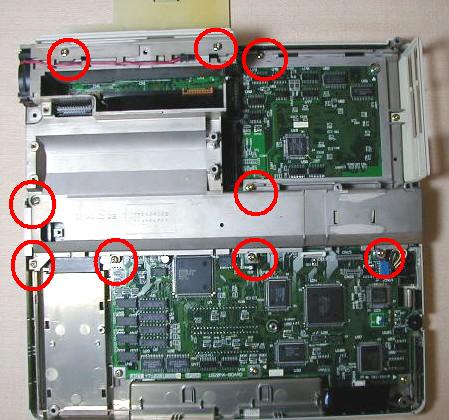

赤丸９ヶ所のネジを外します。
ネジの長さが異なりますので、記録しておきましょう。

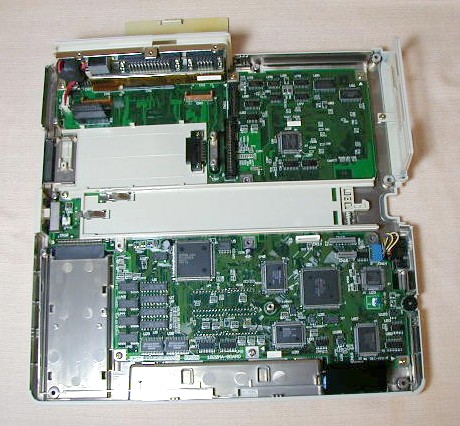

内部カバーを外した状態です。目出度く、マザー基板が見えてきました。
・・・お疲れ様でした。以上です。
