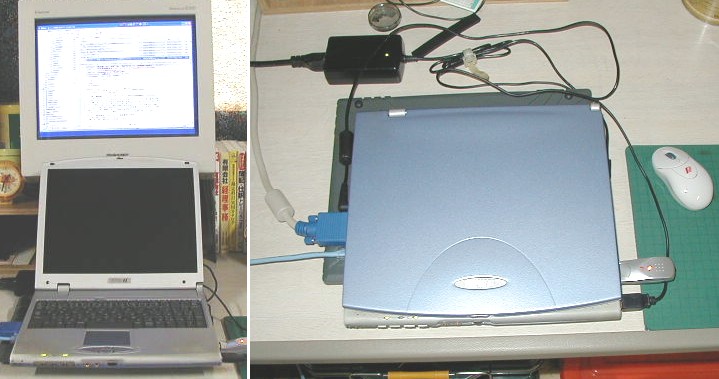

高木産業 の PURPOSE PNII-PIII1000MRD 編です。
※現在、高木産業は、残念ながらPC事業から撤退しております。
ある日、本体のコネクタから火花が出て逝ってしまいました。
これを機に、解体することとなりました。
解体を実施する場合は、あくまで自己責任でお願いします。
弊社は一切の責任を持ちません、あしからず。
１．バッテリー・メモリーカバー・CPUカバー・ネジを外す
メモリスロットとCPUスロットのカバーをカバーを外します。
※このモデルはCPUの換装が可能です。
バッテリーも外します。

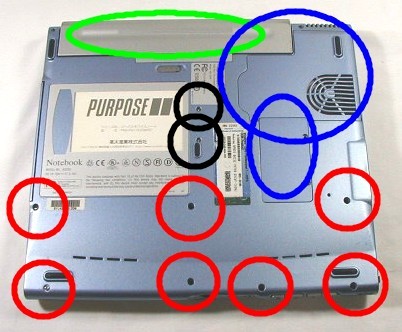

赤丸７ヶ所のネジを外します。
黒丸２ヶ所のCD-ROM用ネジを外します。
※本来はDVDでしたが、オプションでCD-ROMにダウンさせました。
HDDの換装だけならば、赤丸７ヶ所のネジを外して、「３．パームレストを外す」でＯＫです。
※私は30GBから60GBに換装しました。
CPUクーラーのヒートシンクも大きく、非常に熱くなります。
※Celではなく、PIIIですし・・・
普段はノート用クーラーを使用しております。

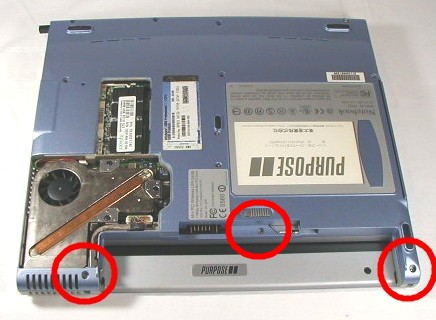

パネルヒンジの左右にある赤丸２ヶ所のネジを外します。
バッテリーのコネクタの近くにある赤丸のネジを外します。
実は、液晶のインバーターにも不具合があり、症状は"LCDがちらつき、時にはバックライトが消灯してしまう"というもので、PURPOSEユーザー全般の悩みでもあります。
高木産業には２度修理に出しましたが、数ヶ月で再発してしまいます。

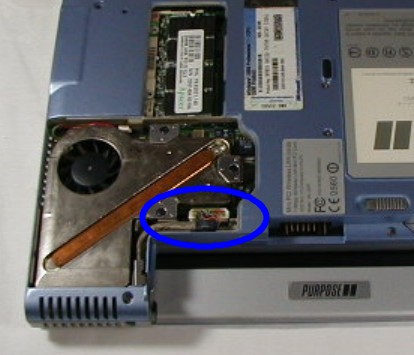

そういう時は、青丸のコネクタを抜き差しすると直ります。
本当はあまり勧められることではありませんが、高木産業のサポート担当者の対応の悪さに閉口してしまったので、こういう手段で凌いでおります。
※PC事業から撤退しましたので、批難めいた言葉ですが、お許しを。

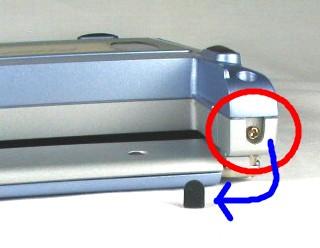

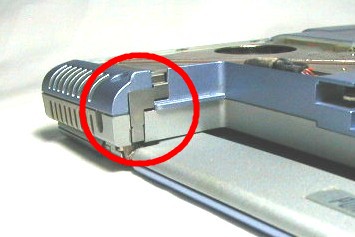

左右にあるパネルヒンジの盲ブタ（黒いゴム製）を外し、ネジを外します。
左のパネルヒンジに、金属のケーブルカバーがあります。
これを壊さないように取り外しますと、液晶パネルが取れます。

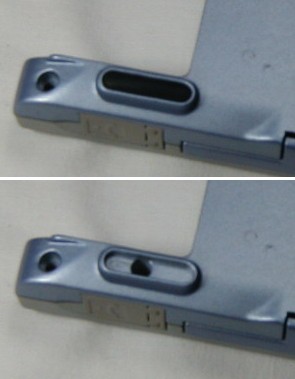

右のヒンジ近くにあるゴム足の裏に隠しネジがあります。
これも外しましょう。
これでネジが全て外せました・・・
いいえ、まだあります。
２．CPUクーラー（ヒートシンク）を外す

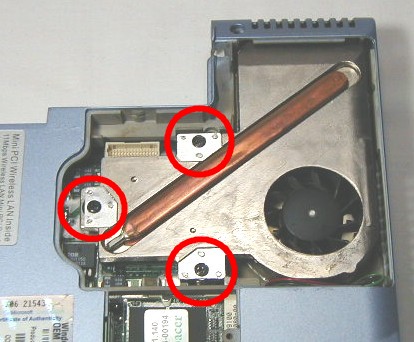

赤丸３ヶ所のネジを外します。

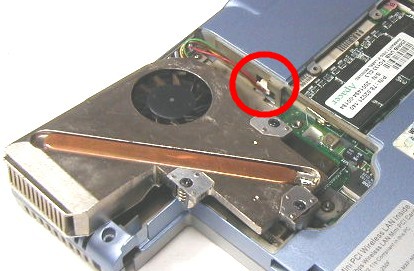

CPUクーラーをずらして、コネクタを外します。

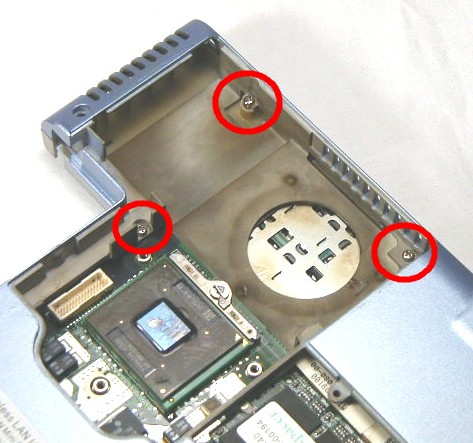

赤丸３ヶ所のネジを外します。
CPU PentuimIII 1GHz が見えます。
３．パームレストカバーを外す

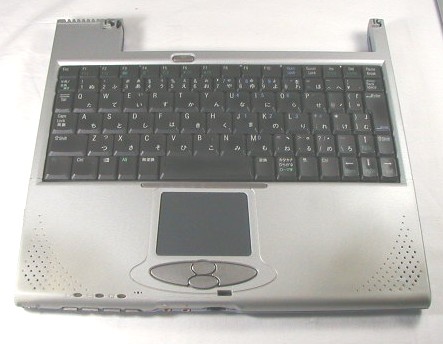

タッチパッドと一体となっているパームレストを外します。

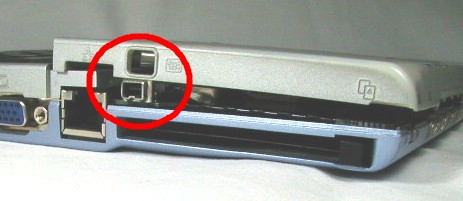

このとき、IEEE1394のポート端子が引っかかりますし、まだ、タッチパッドのコネクタが繋がっていますので、ゆっくりと外します。

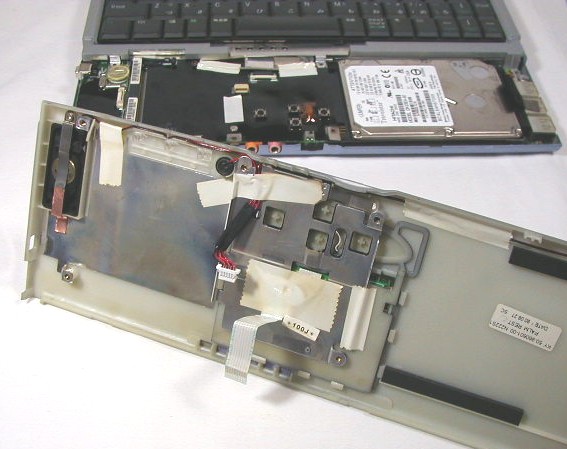

パームレストを外した状態です。
４．キーボードを外す

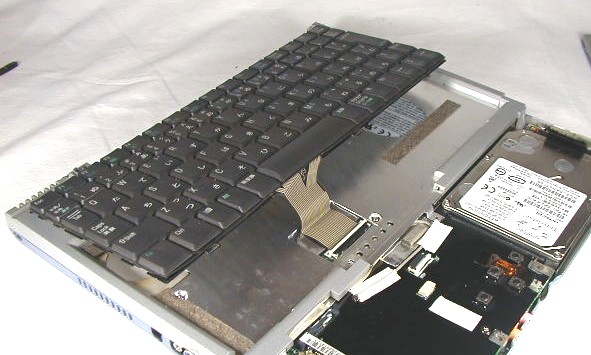

キーボードを浮かせて、フィルムケーブルを外します。
５．上面カバーを外す

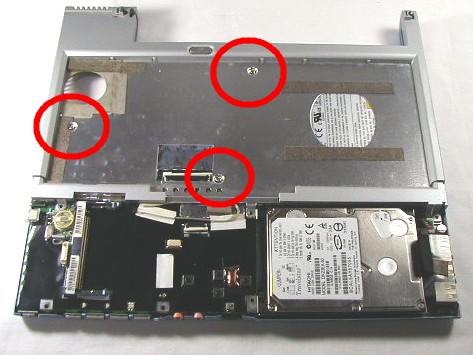

赤丸３ヶ所のネジを外します。

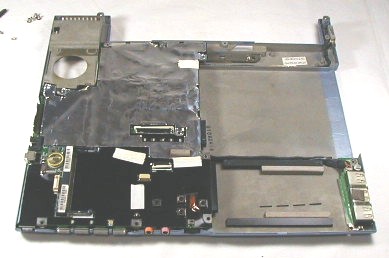

カバーを外したら、HDDとCD-ROMを外します。

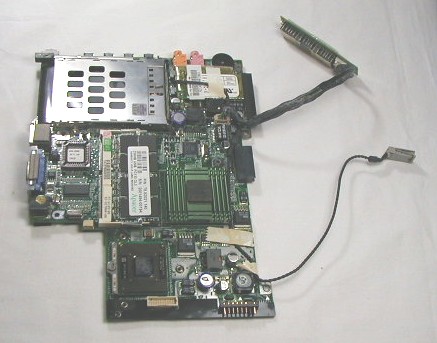

６．マザーボード
PCカードのインジェクトボタンの引っかかりに注意しながらマザーを外します。
※画像はマザーの裏面です。
・・・お疲れ様でした。以上です。
・・・実はまだ、続きがありまして・・・
冒頭で書きましたとおり、このノートは、電源コネクタあたりから火花が出て死んでしまいました。
私なりに、アルコールで清掃したり、テスターで調査したりしましたが、原因が判りませんでした。
気になるところは、コネクタの直ぐそばにあるチップコンデンサーの辺りが焦げている感じがしました。
そこで、治るものならと思い、FCGグループの一員である
山口氏（イープロン）
に調査をお願いしましたところ、SD40Fのダイオードがパンクしていることが判明しました。
焦げていたのはチップコンデンサーではなく、ダイオードだったわけです。
※山口氏には、この場を借りてお礼を申し上げます。
※"製造界のブラック・ジャック"と呼ばせて下さい。・・・私はキリコかも？

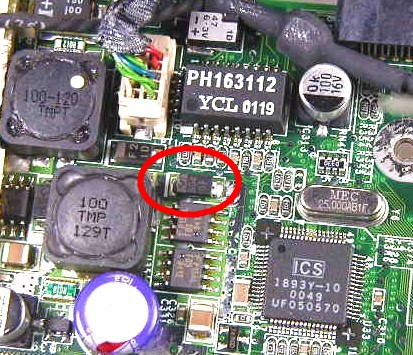

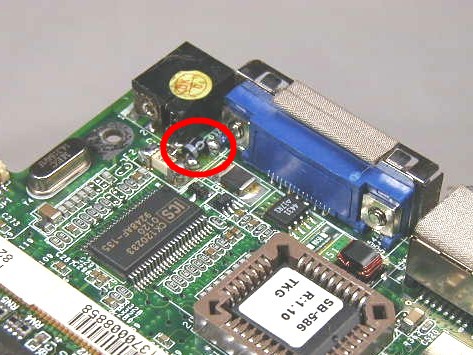

赤丸は修理交換した代替品のダイオードです。
下の赤丸は、別の場所にあるSD40Fで、非常に小さな部品です。
・・・これで本当の「お疲れ様」でした。以上です。
