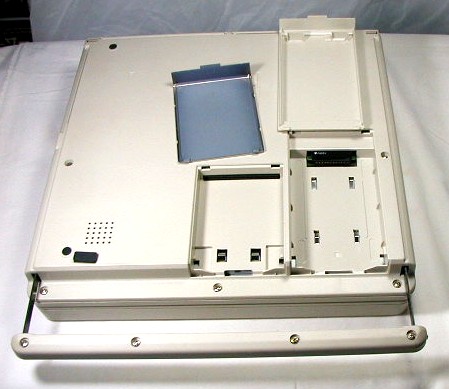

１．底面のスロットカバーを外す
底面には、RAMスロットとHDDパックのスロットがありますので、それぞれのカバーを外します。
バッテリーも外します。

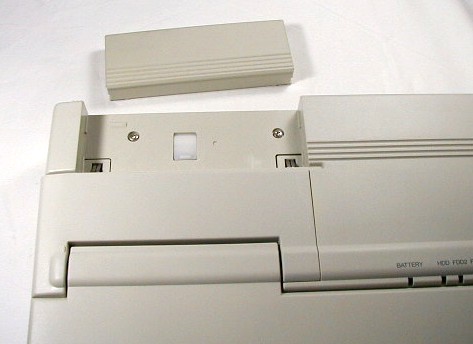

２．液晶パネルを外す
ちょっとコツがひつようですが、パネルを開き、ヒンジカバーを奥へ押しながらこじると爪がはずれます。
その後、パネルを閉じてヒンジカバーをはずします。
赤丸３ヶ所のネジを外します。
青丸のコネクタを外します。

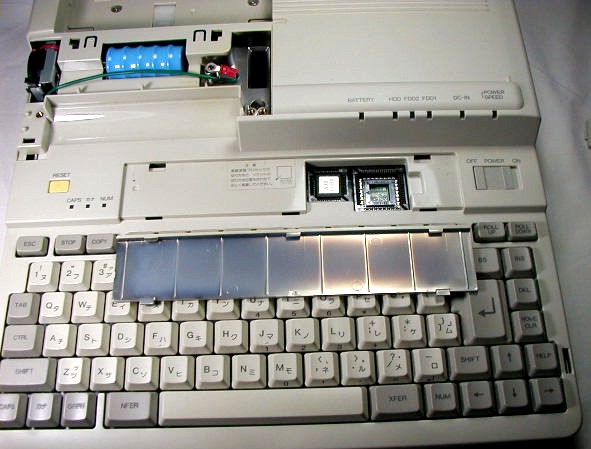

液晶パネルを外した状態です。
ついでに、ラベルシート（コプロのカバー）も外しておきます。
３．底面のネジを外す

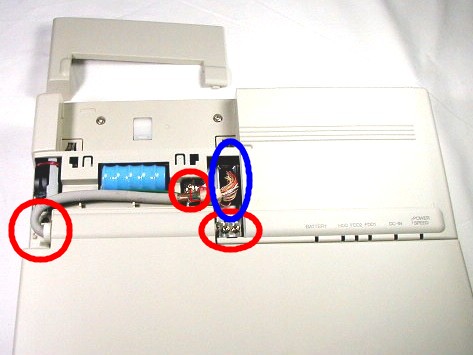

キャリングハンドルを引き出すと、裏側にネジがあります。

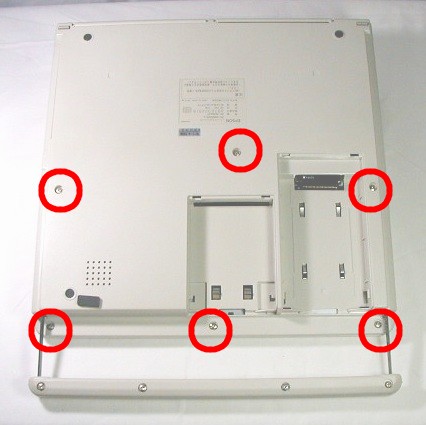

赤丸６ヶ所のネジを外します。
４．上面カバーを外す

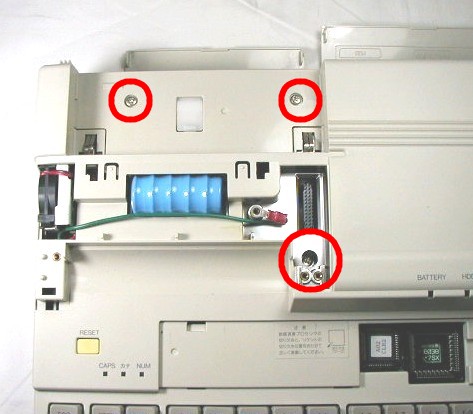

パネルヒンジ部とバッテリーパック部の赤丸３ヶ所のネジを外します。
背面の赤丸２ヶ所のネジを外します。

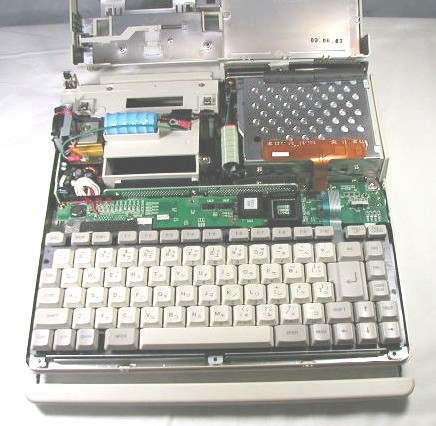

カバーを外した状態です。
５．キーボードを外す

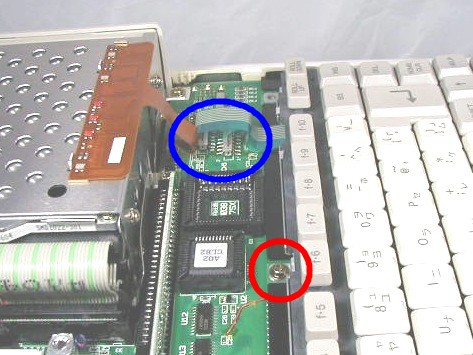

青丸のフィルムケーブル２本をコネクタから抜きます。
赤丸のネジを外します。

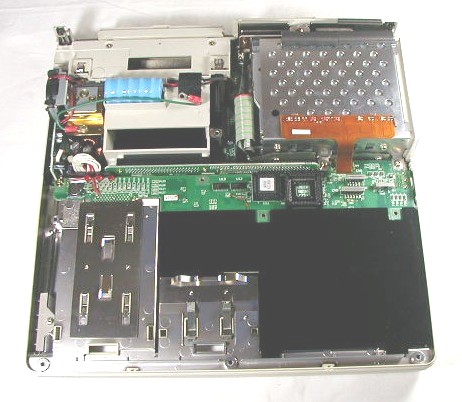

キーボードを外した状態です。
６．FDDを外す

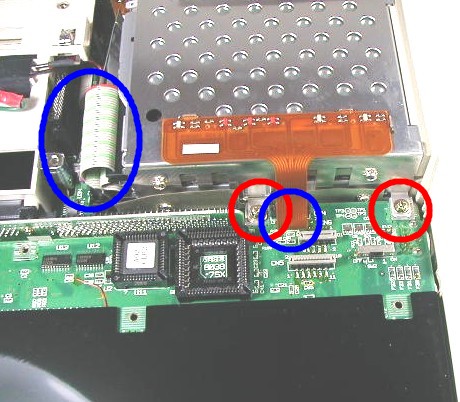

青丸２ヶ所のケーブルをコネクタから抜きます。
赤丸２ヶ所のネジを外します。

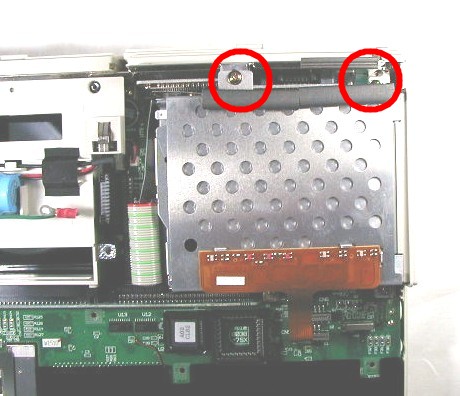

奥にある赤丸２ヶ所のネジを外します。

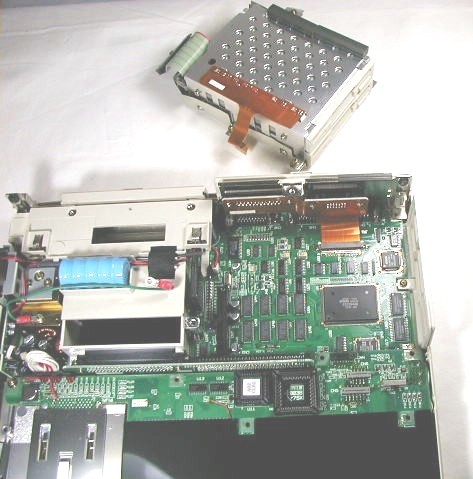

FDDを外した状態です。
フロッピーの形式名はEPSONの「SMD-1000」で、"PC-286BOOK"と同じです。

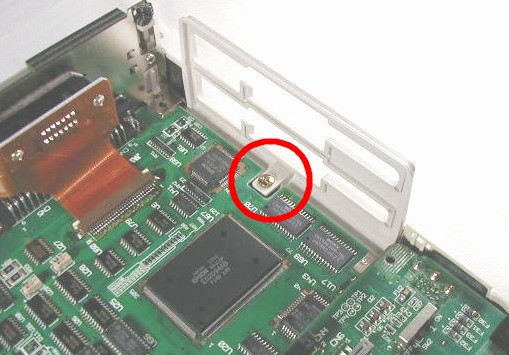

赤丸のネジを外し、FDDのカバーを外します。
ボードが邪魔で外れにくいので、後で外してもいいでしょう。

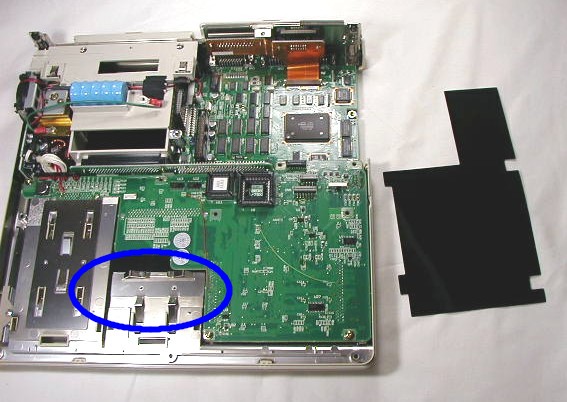

黒い保護シートを外します。

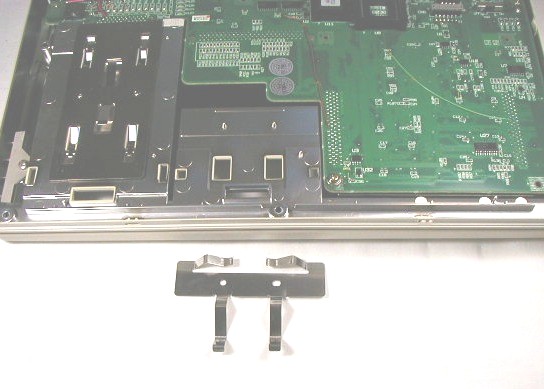

青丸のRAMボード用ステーを外します。
載せてあるだけなので、簡単に外せます。
７．メイン基板を外す

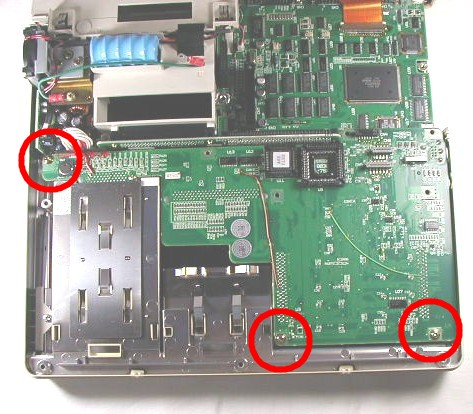

赤丸３ヶ所のネジを外します。
メイン基板は、下側のサブ基板とコネクタで接続されていますので、そっと外します。

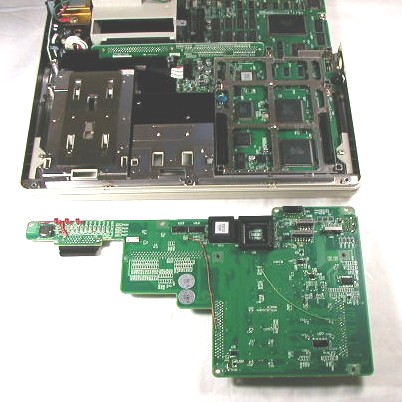

メイン基板を外した状態です。

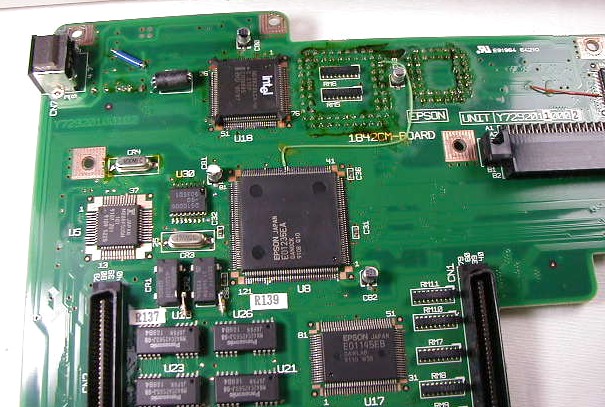

メイン基板の裏側にCPUが実装されています。

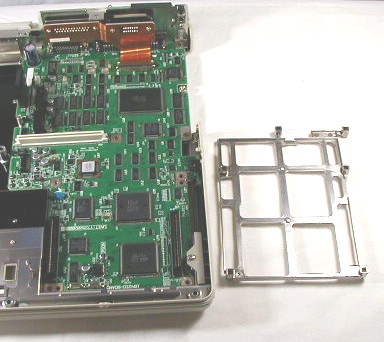

メイン基板のカラー？（名称がわかりません）を外します。

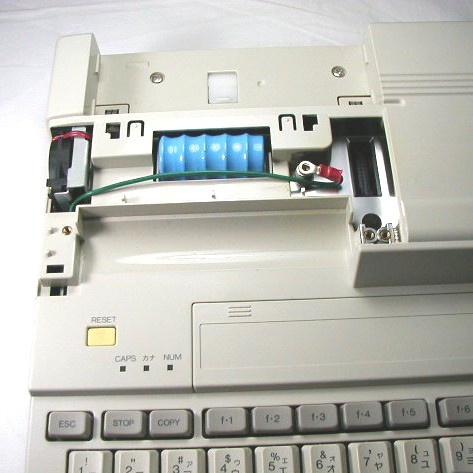

８．バックアップNi-Cd電池を外す

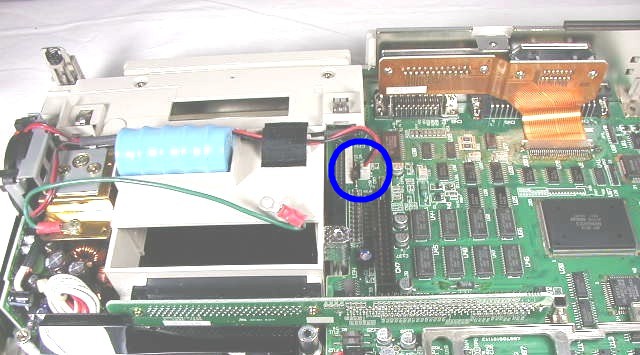

青丸のコネクタを外します。

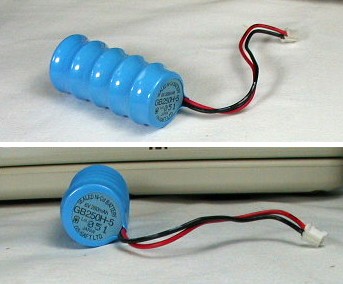

バックアップNi-Cd電池は"6V 280mAh"です。
厚みのあるボタン型電池5個が連結されています。
９．Lスロットカバーを外す

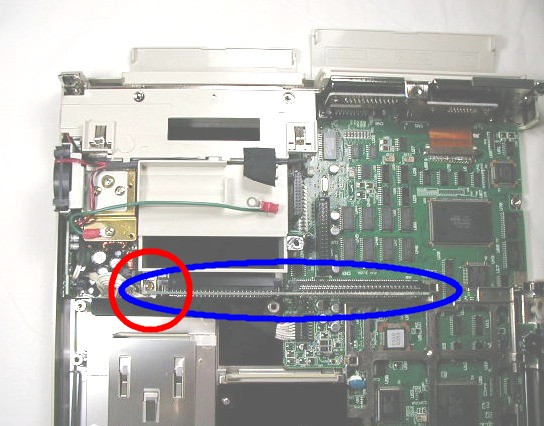

赤丸のネジを外します。

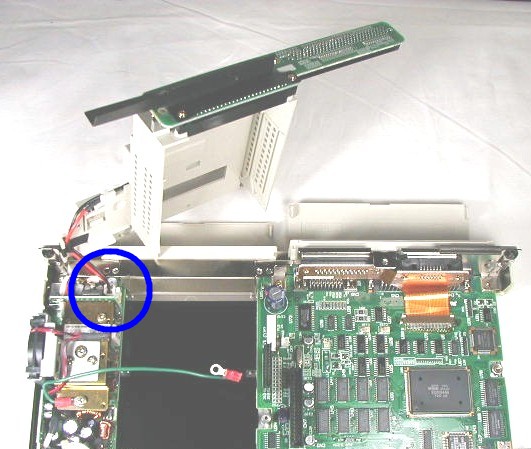

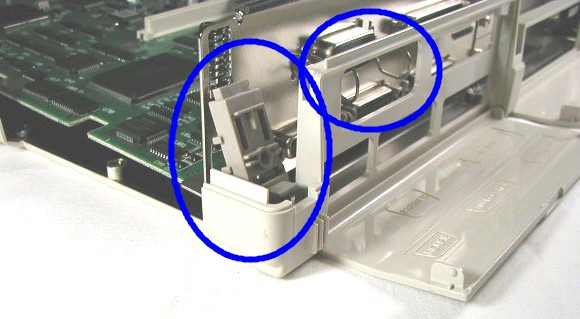

青丸のコネクタをサブ基板から外します。
青丸のコネクタを電源ユニットから外します。
１０．電源ユニットを外す

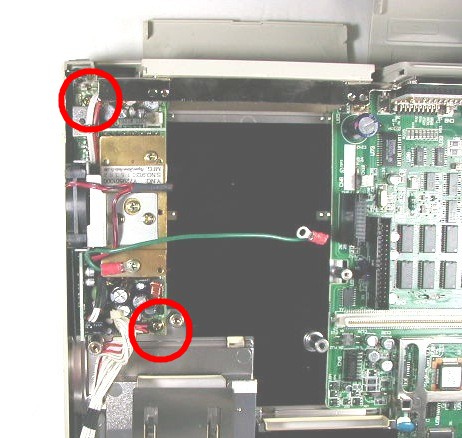

赤丸２ヶ所のネジを外します。

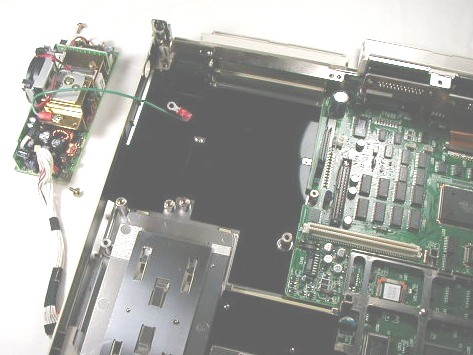

電源ユニットを外した状態です。

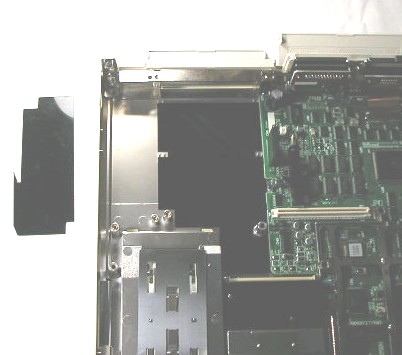

電源ユニットの下にある保護シートも取ります。
１１．サブ基板を外す

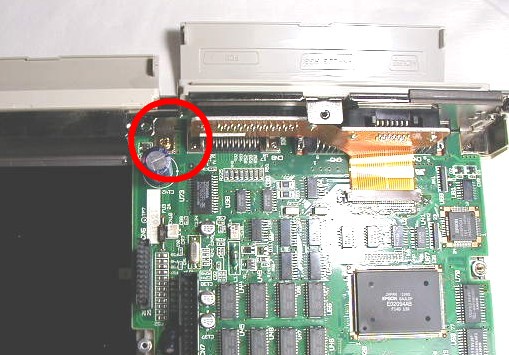

赤丸のネジを外します。
青丸の脚（両側にある）とコネクタが引っ掛かり、取れにくいので、慎重に作業してください。

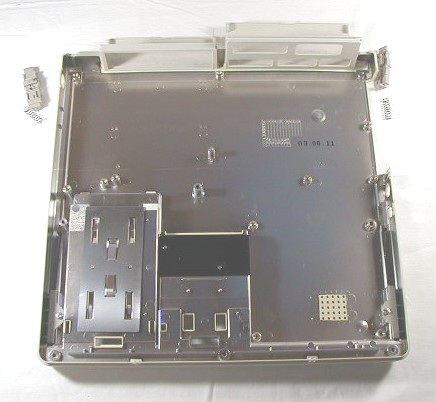

サブ基板と保護シートを外した状態です。
・・・お疲れ様でした。以上です。
